補聴器リサウンド・バーソ V962-DRW のレシーバーを装着する治具の製作

シャープペンの軸にレシーバーチューブのスリット溝をミニドリルとやすりで加工
800番の紙やすりで仕上げた。
ペン軸にピッタリはまる菜ばしもスリット溝をミニドリルとやすりで加工し挿入
こちらはレシーバーが治具の奥に入らないようストッパーの役目をします

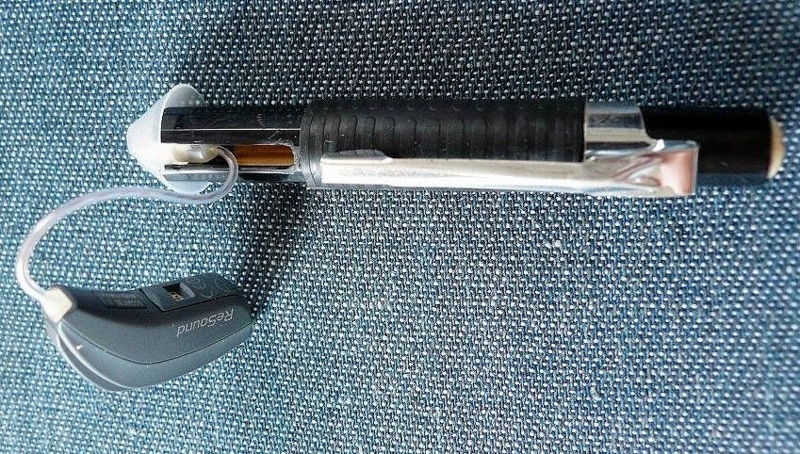

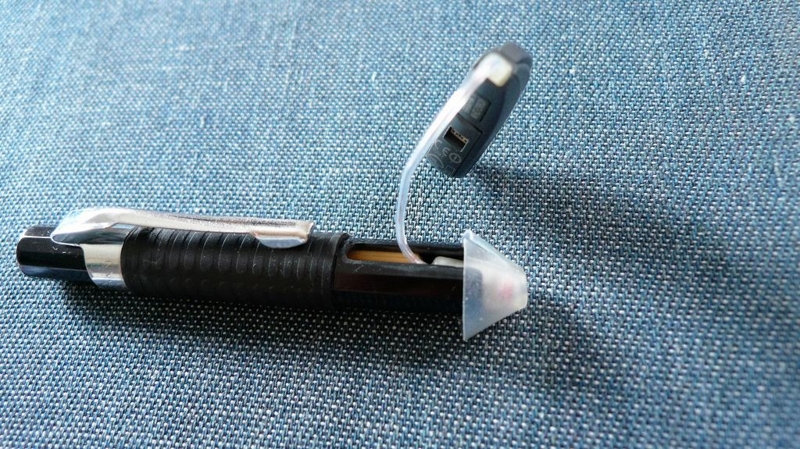

補聴器の装着治具にレシーバーとレシーバーチューブをスリット溝に入れた

親指と人差し指でレシーバーを耳穴に入れるには指が邪魔になるが
この治具を使うとレシーバーが耳穴にピッタリとはまる

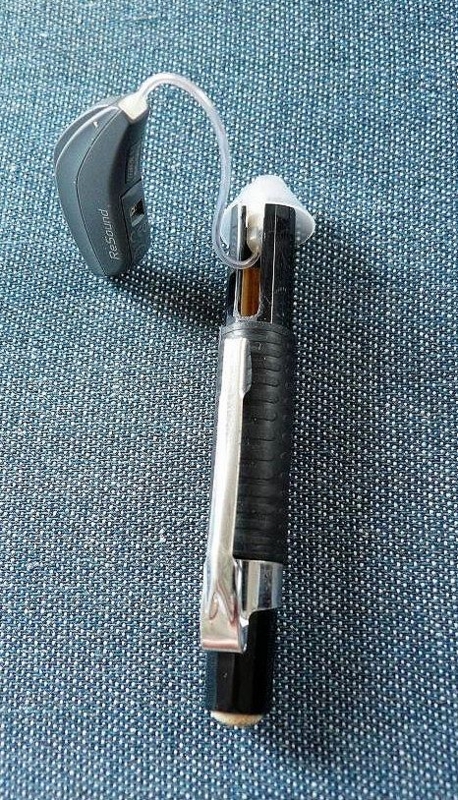

シャープペンのクリップがスリット溝の上方向なので方向感覚をつかみやすく
装着しやすくなった。またクリップは紛失しないようにも使用出来ます。
